步进驱动器DM872S

来源：www.uimotion.net作者：步进驱动器日期：2023/09/05

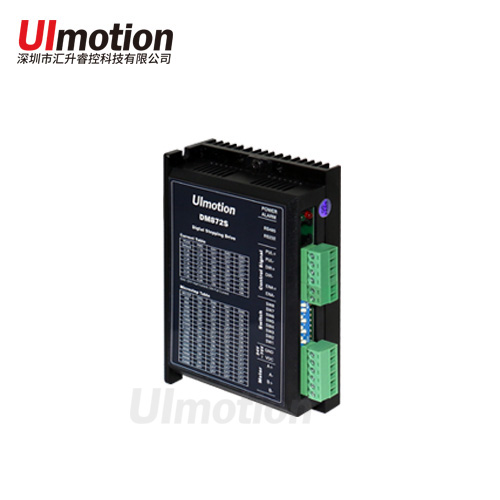

步进驱动器DM872S

产品介绍：

DM872S是一款数字式步进电机驱动器，采用最新32位DSP数字处理技术，驱动器控制算法采用先进的变电流技术和先进的变频技术，驱动器发热小、电机振动小、运行平稳。

用户可设置200~51200内的任意细分以及额定电流内的任意电流值，能满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果，低中高速运行都很平稳，噪音超小。驱动器内部集成了参数上电自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。

核心特点：

●直流输入电压24VDC～75VDC，推荐工作电压48V；

●连续输出电流6A max，最大峰值电流7.2A；

●低振动，低噪声，运行平稳，电机发热低；

●内置微细分和平滑滤波功能；

●细分设置范围200-51200；

●具有过压、欠压、过流和超差等保护功能；

●内置电机参数自动匹配功能；

产品型号与选型表：

DM872S驱动器可匹配57和86基座两相闭环步进电机。

注：表格中各个型号都要做链接到对应电机介绍页面

电气参数：

上位机控制信号端口:

工作电源端口:

拨码开关设定：

1、 电流设定

2、 细分设定

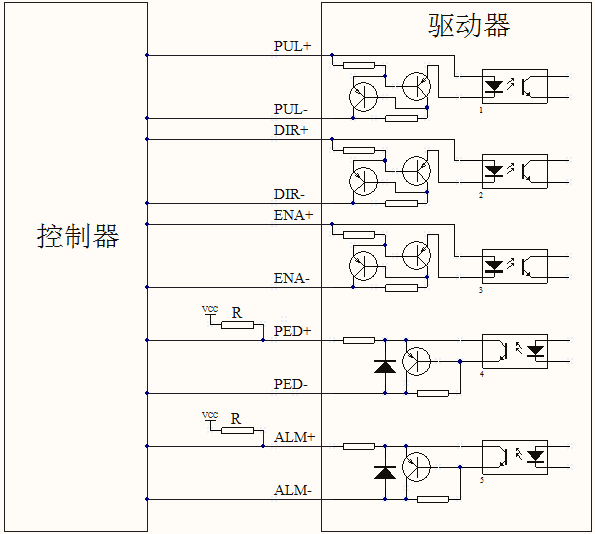

差分式典型接线图：

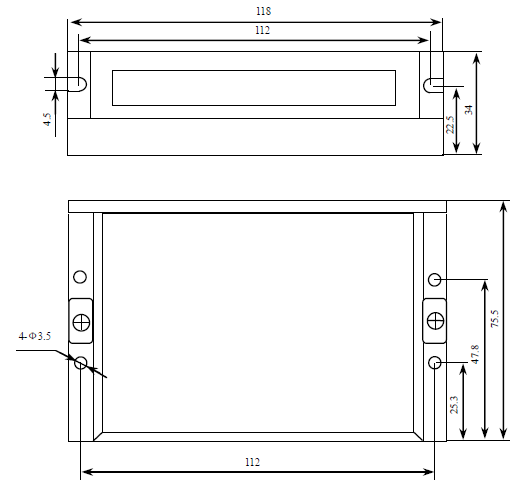

产品外形图：
