电压调速型步进一体机 UIM243
调速一体式步进电机驱动器！
核心特点：
● 0-5V模拟量调速，无须上位机发送脉冲信号；
● IO/开关量信号控制电机启停、正反转；
● 内设匀加速、匀减速参数，电机启停平稳；
● 电机转速0-1900rpm可调；
● 可匹配42、57规格步进电机；
● 体积精小，尺寸仅为42.3 mm x 42.3 mm x 16.5 mm；
产品介绍：
UIM243是电压调速型步进一体机驱动器。其内置微处理器，可通过外部、内部0-5V模拟量控制电机转速，使用IO信号或者开关量信号控制步进电机启停、正反转，无须上位机再发送脉冲信号，达到电压调速、结构简单、速度稳定的效果，在同等体积的电机上，实现更大转矩输出。
UIM243的嵌入式微处理器使电机具有平滑的加减速功能，能在0.3秒内从0加速到1900 转/分钟，避免由于启动频率太快而死机。用户可以通过电位器设置速度（A型），也可以通过外置可调电位器、0-5V电压调节速度（B型），电机通电即转。同时UIM243具备高速电流补偿功能，能补偿电机高速转动时反电动势造成的影响。
UIM243系列产品可以42、57电机直接装配为一体机，节省设备体积。提供0-2A、1.5-4A两个规格可供选择，适合需要小型传动、启停准确、保持电机刚性的应用场合。
应用框图：

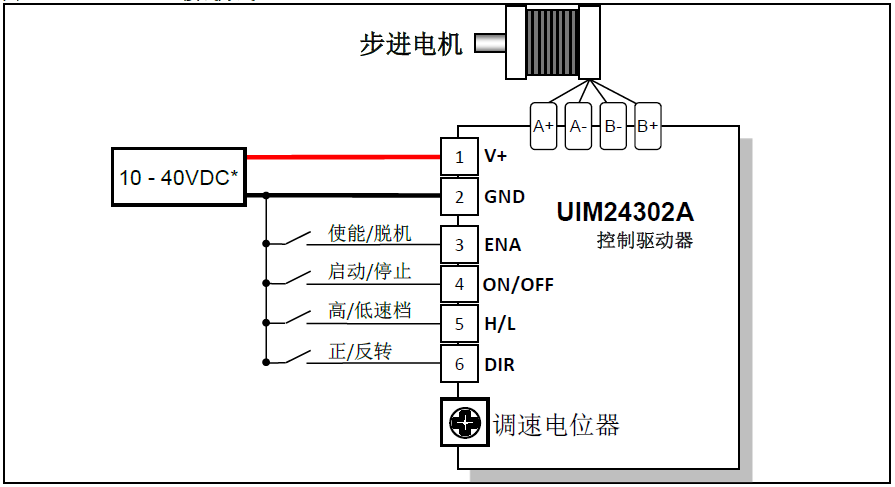

A型接线图

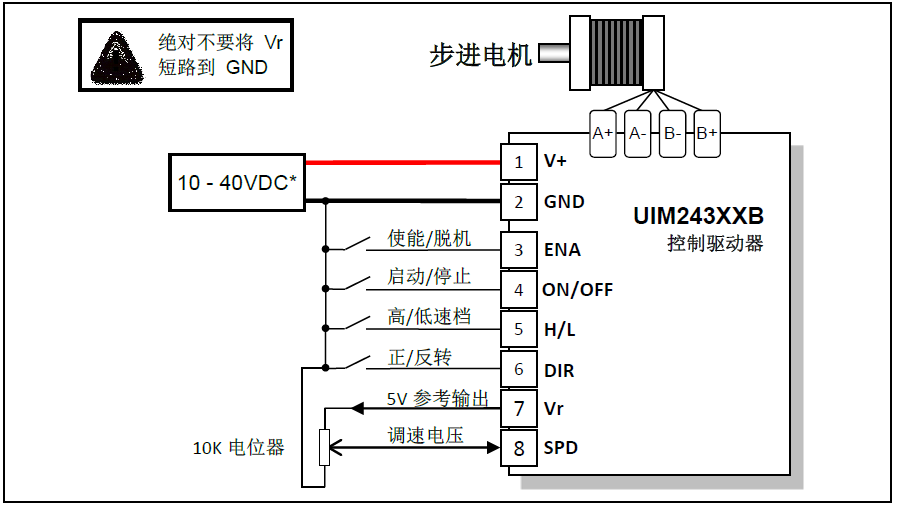

B型外接电位器接线图
产品型号与选型表：
|
产品型号 |
工作电压 |
输出电流 （峰值） |
适配电机 |
一体机组装方式 |
调速 电位器 |
|
UIM243L02AP |
12-30 VDC |
0-2A |
39/42 |
39/42后装、侧装 |
内置 |
|
UIM243L02BP |
12-30 VDC |
0-2A |
39/42 |
39/42后装、侧装 |
外接 |
|
UIM243C04AP |
12-40 VDC |
1.5-4A |
57 |
后装、侧装 |
内置 |
|
UIM243C04BP |
12-40 VDC |
1.5-4A |
57 |
后装、侧装 |
外接 |
注：侧装以及57电机后装方式，需采用对应安装法兰。
工作电气性能与环境要求（环境温度25℃时）
|
冷却方式 |
自然冷却 |
|
|
使用环境 |
场合 |
尽量避免粉尘、油雾及腐蚀性气体 |
|
温度 |
-40 ℃ ～+ 85 ℃ |
|
|
湿度 |
<80%RH，无凝露，无结霜 |
|
|
震动 |
3G Max |
|
|
驱动方式 |
恒相流PWM 控制 |
|
|
励磁方式 |
整步，半步，4 细分，8细分，16 细分 |
|
|
绝缘电阻 |
在常温常压下>100MΩ |
|
|
绝缘强度 |
在常温常压下0.5KV，1分钟 |
|

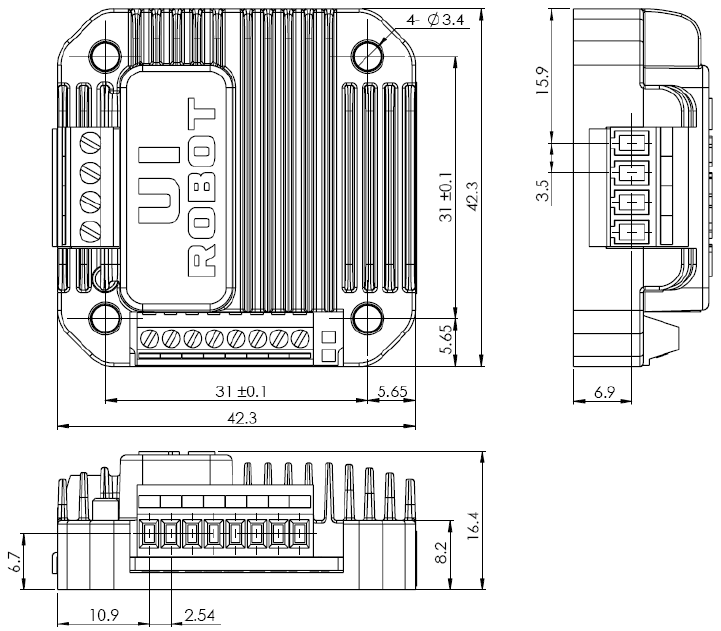

产品外形图：
