42系列直线丝杆步进电机

来源：www.uimotion.net作者：步进驱动器日期：2023/09/04

42系列直线丝杆步进电机

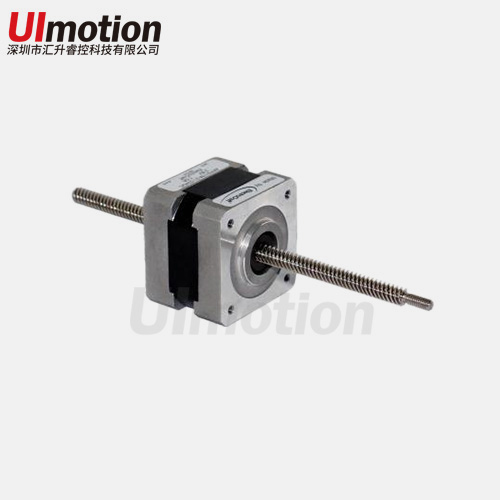

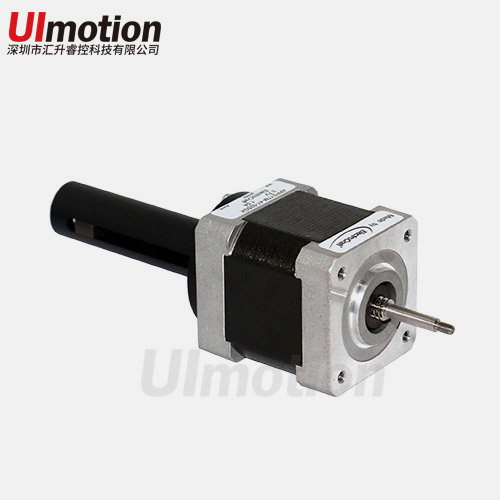

42规格丝杆电机水印3.jpg 42规格丝杆电机水印4.jpg

核心特点

(1) 美国ACME高精度梯形丝杆，丝杆导程精度±0.017mm；

(2) 进口高耐磨工程塑料螺母，寿命可达210万次*；

(3) 可选配消间隙螺母组件，完整消除丝杆往返间隙；

(4) 可选配08规格滚珠丝杆（C3/C5/C7）；

(5) 可选配编码器、刹车器；

(6) 可组成脉冲、RS232/RS485、CAN通讯型开环/闭环一体机；

(7) 在自动化组装、3C检测、医疗仪器等领域成熟应用；

(8) *根据ElectroCraft测试数据，螺母寿命比铜材质高8倍。

42丝杆电机本体规格选型表

规格	机身长度 A	电机本体保持转矩	电机本体重量	电流绕组电气参数1		电流绕组电气参数2		24V/10RPS 推力范围
规格	机身长度 A	电机本体保持转矩	电机本体重量	额定电流	额定电阻	额定电流	额定电阻	24V/10RPS 推力范围
APPS17M-23	33.7mm	0.21Nm	0.190Kg	1.5A	2.0Ω	2.0A	1.0Ω	42-400N
APPS17M-33	39.7mm	0.33Nm	0.255Kg	1.5A	2.4Ω	2.0A	1.2Ω	75-830N
APPS17M-48	48mm	0.41Nm	0.355Kg	1.5A	2.5Ω	2.0A	1.4Ω	97-900N

电机推力计算公式：电机在确定转速下推力（N）=输出转矩（NCM）*推力常数

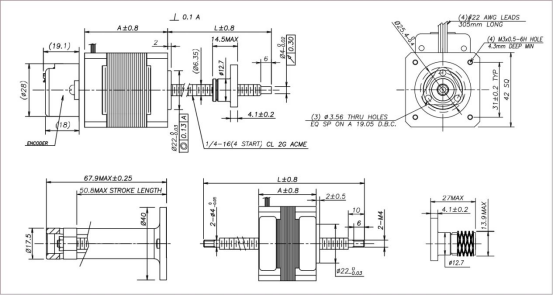

42丝杆电机外形尺寸图

42电机标配丝杆导程规格与推力常数

丝杆代码	丝杆外径规格	导程mm	步长mm(整步)	推力常数	丝杆代码	丝杆规格	导程mm	步长mm(整步)	推力常数
X	Φ3.57mm ACME	0.6096	0.00305	25	E	Φ6.35mm ACME	12.7	0.0635	3.42
X1	Φ3.57mm ACME	1.2192	0.0061	20	D	Φ6.35mm ACME	1.27	0.00635	14.5
X2	Φ3.57mm ACME	2.4384	0.01219	10.5	S	Φ6.35mm ACME	2.54	0.0127	11.9
D	Φ4.76mm ACME	1.27	0.00635	19	K	Φ6.35mm ACME	5.08	0.0254	7.2
S	Φ4.76mm ACME	2.54	0.0127	13	I	Φ6 M6x1.0-6G	1.0	0.005	11.3
K	Φ4.76mm ACME	5.08	0.0254	7.6	Y3	Φ5.56mm ACME	4.8768	0.02438	7.73
A	Φ6.35mm ACME	1.5875	0.00794	11.59	BI	滚珠丝杆0401	1.0	0.005	37.9
B	Φ6.35mm ACME	3.175	0.01588	9.66	BI1	滚珠丝杆0601/0801	1.0	0.005	37.8
C	Φ6.35mm ACME	6.35	0.03175	6.43	BF	滚珠丝杆0602/0802	2.0	0.01	25.1

注：可选配0606、0805、0808、0810滚珠丝杆，具体请与我司联系;

42电机标配滚珠丝杆规格及螺母尺寸

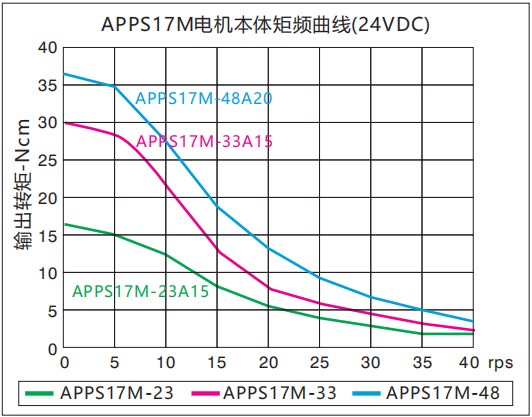

42规格丝杆电机速度-推力曲线

注:更多规格丝杆推力值，请参考右侧电机矩频曲线图，按丝杆推力常数 x 当前转速时输出转矩(Ncm)=当前推力(N) 公式计算。
