28系列直线丝杆步进电机

产品介绍

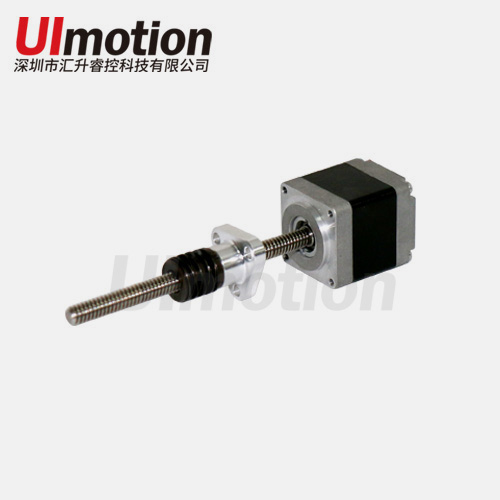

以进口ACME丝杆和高耐磨工程塑料螺母为核心打造的ElectroCraft直线丝杆电机，采用源自美国工厂独特制程工艺，将步进电机与丝杆无缝整合一体，实现高精度、小体积、高寿命的直线传动；特别适合小空间、小行程、高精度应用场合，如视觉、抓取、推送定位等。汇升直线丝杆电机匹配的高精度梯形丝杆，导程精度为±0.017mm，可实现微米级轴向分辨率。同时也可匹配C5、C7滚珠丝杆，带来更高效率传动选择。产品包括外部驱动式、贯通轴式、固定轴式三种规格，充分满足自动化组装、检测、医疗仪器等领域应用需求。

核心特点

(1) 美国ACME高精度梯形丝杆，丝杆导程精度±0.017mm；

(2) 进口高耐磨工程塑料螺母，寿命可达210万次*；

(3) 可选配消间隙螺母组件，完整消除丝杆往返间隙；

(4) 可选配04/06滚珠丝杆（C3/C5/C7）；

(5) 可选配编码器、刹车器；

(6) 可组成脉冲型、RS485、CAN通讯型开环/闭环一体机；

(7) 在自动化组装、3C检测、医疗仪器等领域成熟应用；

(8) *根据ElectroCraft测试数据，螺母寿命比铜材质高8倍。

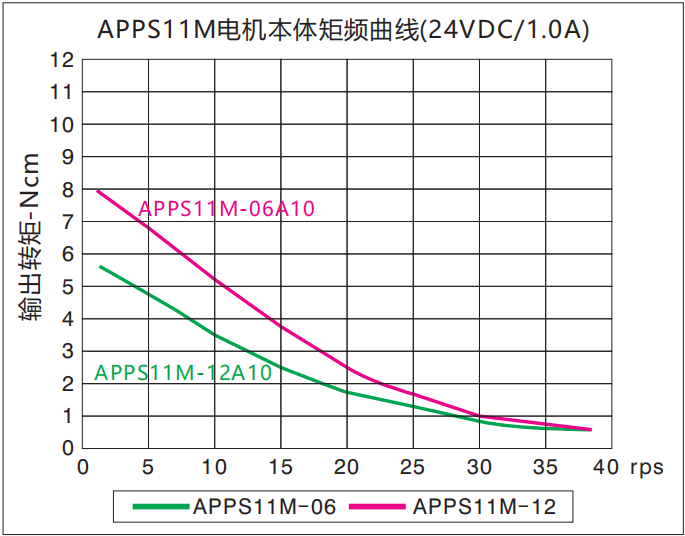

28丝杆电机本体规格选型表

规格	机身长度 A	电机本体保持转矩	电机本体重量	电流绕组电气参数1		电流绕组电气参数2		24V/10RPS 推力范围
规格	机身长度 A	电机本体保持转矩	电机本体重量	额定电流	额定电阻	额定电流	额定电阻	24V/10RPS 推力范围
APPS11M-06	31.2mm	0.06Nm	0.11Kg	1.0A	2.7Ω	1.5A	1.1Ω	8-124N
APPS11M-12	44.4mm	0.12Nm	0.155Kg	1.0A	3.2Ω	1.5A	1.4Ω	19-190N

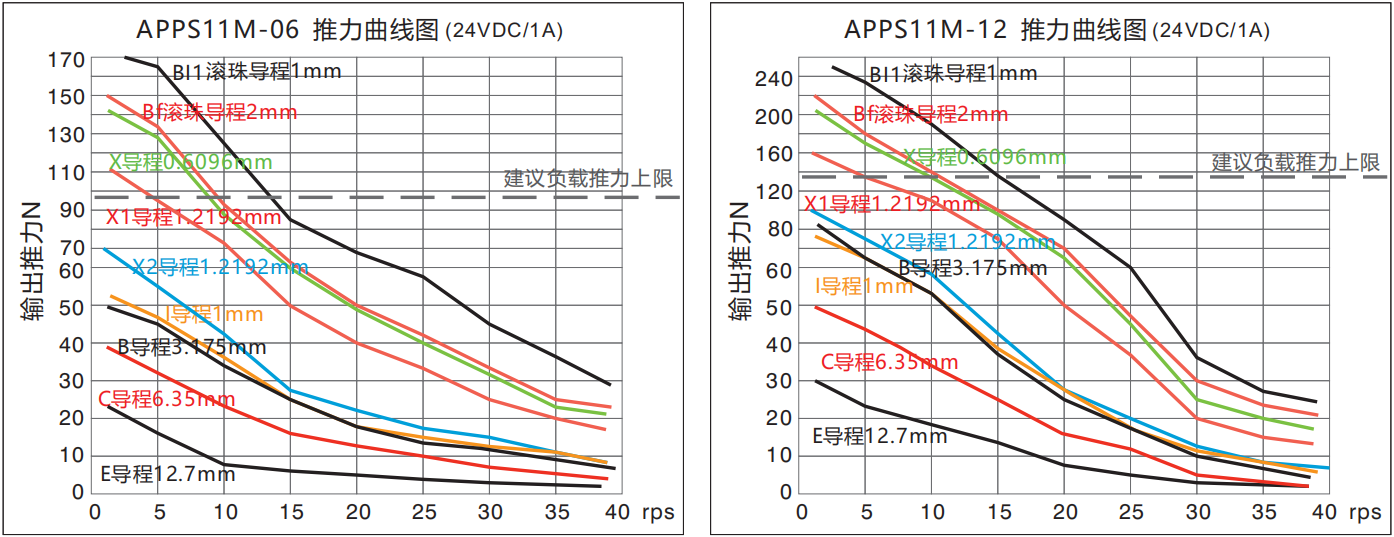

电机推力计算公式：电机在确定转速下推力（N）=输出转矩（NCM）*推力常数

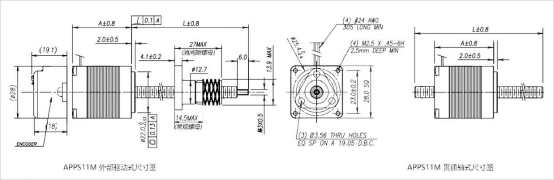

28丝杆电机外形尺寸图

28电机标配四丝杆导程规格与推力常数

丝杆代码	丝杆外径规格	导程mm	步长mm(整步)	推理常数	丝杆代码	丝杆规格	导程mm	步长mm(整步)	推力常数
X	Φ3.57mm ACME	0.6096	0.00305	25	E	Φ6.35mm ACME	12.7	0.0635	3.42
X1	Φ3.57mm ACME	1.2192	0.0061	20	D	Φ6.35mm ACME	1.27	0.00635	14.5
X2	Φ3.57mm ACMEE	2.4384	0.01219	10.5	S	Φ6.35mm ACME	2.54	0.0127	11.9
D	Φ4.76mm ACME	1.27	0.00635	19	K	Φ6.35mm ACME	5.08	0.0254	7.2
S	Φ4.76mm ACME	2.54	0.0127	13	I	Φ6 M6x1.0-6G	1.0	0.005	11.3
K	Φ4.76mm ACME	5.08	0.0254	7.6	Y3	Φ5.56mm ACME	4.8768	0.02438	7.73
A	Φ6.35mm ACME	1.5875	0.00794	11.59	BI	滚珠丝杆0401	1.0	0.005	37.9
B	Φ6.35mm ACME	3.175	0.01588	9.66	BI1	滚珠丝杆0601	1.0	0.005	37.8
C	Φ6.35mm ACME	6.35	0.03175	6.43	BF	滚珠丝杆0602	2.0	0.01	25.1
