20、28、35、42、57、86规格直线步进电机，节省设备空间；

运行精度高、品质稳定、性价比高；

丝杆、螺母均为进口；

ElectroCraft独资工厂制造；

42直线丝杆电机直线步进电机丝杆步进电机介绍：

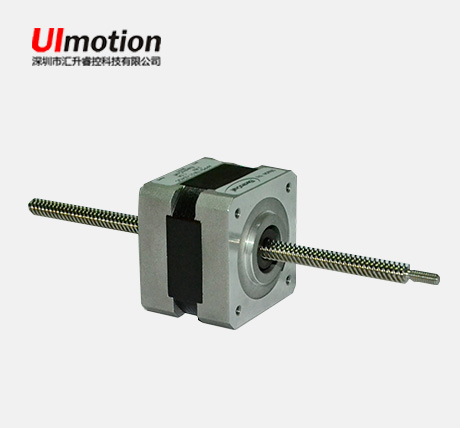

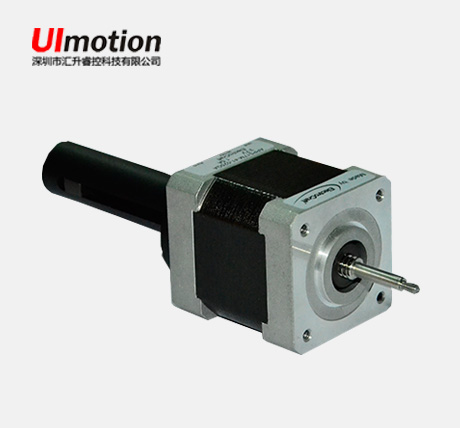

42固定轴式 42贯通轴式 42外部驱动式

直线丝杆电机 QQ截图20161027165721.jpg

产品介绍：

ElectroCraft 42规格（英制17规格）直线步进电机，采用高品质大转矩步进电机本体，电机保持转矩较同类产品增加10%，实现同等转速下更大转矩输出。其选用的高硬度工程塑料螺母，经ElectroCraft工程师实际测试，有效精度运行次数超过250万次循环，远超过铜材料与常规工程塑料。电机采用的高精度梯形丝杆，导程精度可达0.017mm。

核心特点：

● 简化设备机构设计，减少传动空间；

● 运行精度高，丝杆导程精度达0.017mm；

● 进口高强度工程塑料螺母，寿命高、运行精度有保证；

● 美国生产工艺，制造严谨、品质可靠；

● 有贯通轴、外部驱动式、固定轴式三种规格可选；

直线丝杆电机选型一二三：

第一步、确定负载大小；

第二步、确定负载方向（垂直或水平）；

第三步、确定丝杆方向最大速度；

第四步、把1-3参数要求以及有效行程告诉我们，会有专业工程师出具详细规格图。

也可参考选型资料，根据公式选择合适的电机和丝杆。

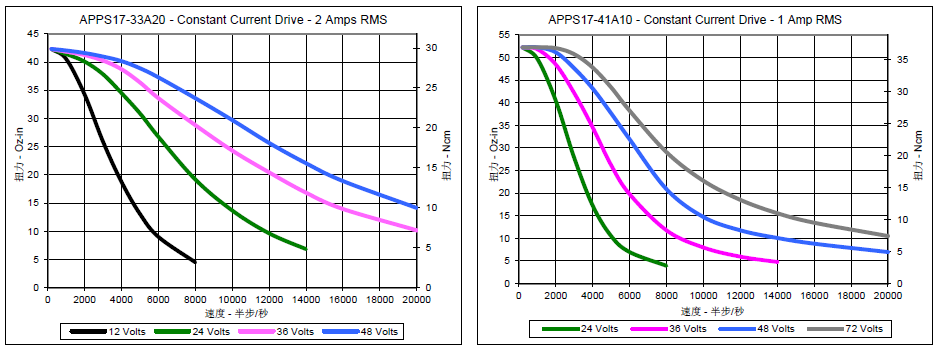

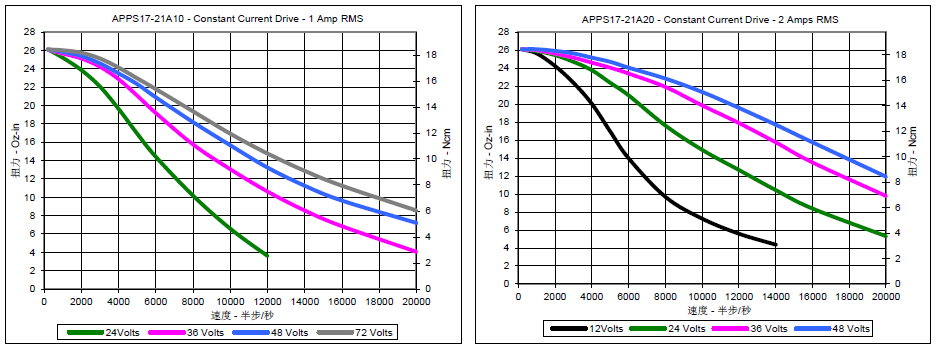

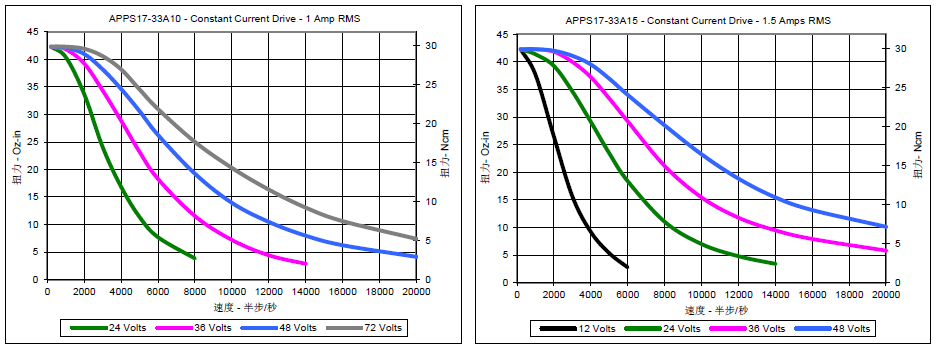

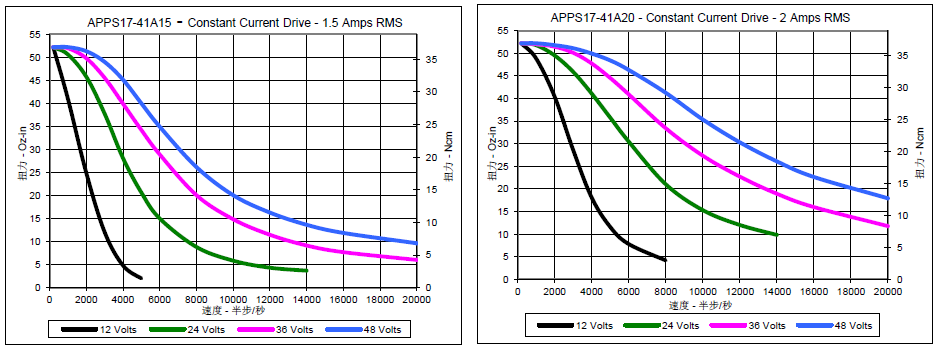

电机参数：

直线丝杆电机

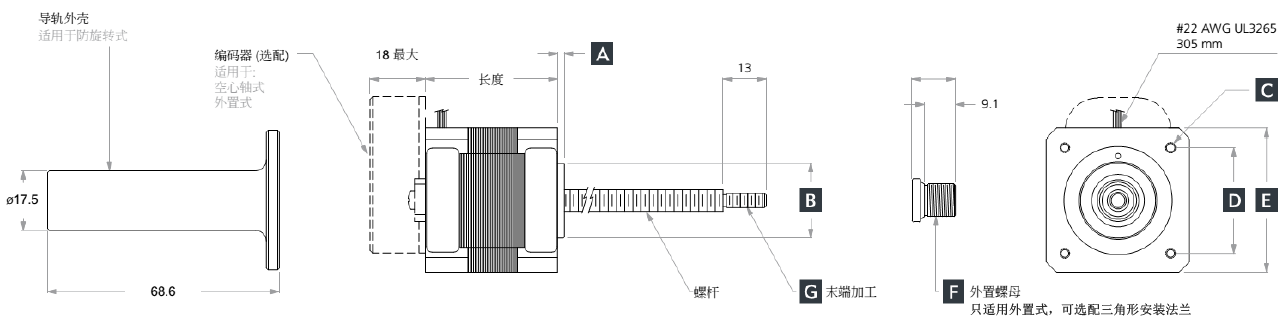

基本尺寸表：

电机系列	长度 (mm)	重量 (g)	保持转矩 (Ncm)	转子惯性	A	B	C	D	E	F	G
APPS17M-21	32.5	198	21	3.74-4 Ncm-sec2	2	22.00 21.95	(4) M3x0.5 3.5 deep	31	28	M10 x 1	None/ 6-32 UNF/ M2.5 x 0.45/ Dia 2.5 Journal
APPS17M-33	38.6	255	33	5.71-4 Ncm-sec2
APPS17M-41	48.0	355	41	7.48-4 Ncm-sec2
APPS17M-44	41.0	365	44	6.06-4 Ncm-sec2

绕组参数表：

APES17M Bi-Polar 绕组
公制	21 A10	21 A20	33 A10	33 A15	33 A20	41 A15	41 A20	44A20
电流 (A/Phase)	1	2	1	1.5	2	1.5	2	2
电压 (V/Phase)	3.8	1.9	4.7	3.6	2.4	3.7	2.4	2.6
电阻 (R/Phase)	3.8	1	4.7	2.4	1.2	2.5	1.2	1.3
电感 (mH)	4.8	1.2	9.1	4.7	2.3	4.3	2.2	2.5

可选丝杆导程：

螺杆选项		导程 (mm/转)	步长 (mm/整步)	推力常数
A	1/4"-16 ACME	1.5875	0.00794	1.159
B	1/4"-16 ACME (2-S)	3.175	0.01588	0.966
C	1/4"-16 ACME (4-S)	6.35	0.03175	0.643
Y	M6 x 0.6	0.6	0.003	1.22
Y	Tr6 x 1.2	1.2	0.006	1.159
Y	Tr6 x 1.2 (2-S)	2.4	0.012	1.05
Y	7/32” (4-S)	4.8768	0.02438	0.773
