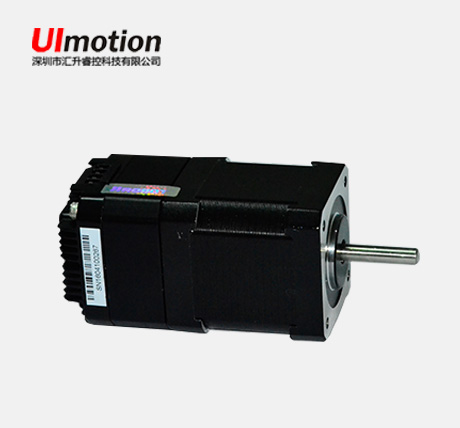

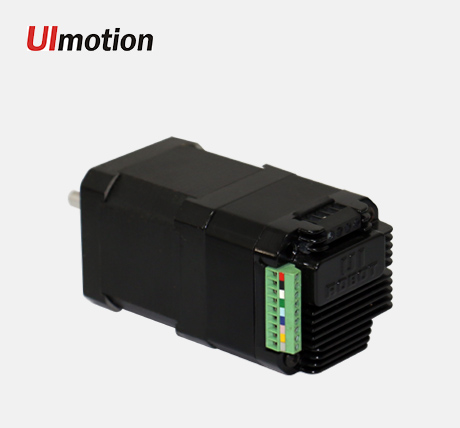

UIM232通讯42步进伺服一体机/步进一体机
国内最小体积42步进伺服！
核心特点：
● 42步进电机+编码器+驱动器一体构造，外形精巧；
● 三线RS232通讯端口，驱动、控制功能二合一；
● 标准RS232通讯协议，可连接工控机、PLC、ARM、单片机；
● 提供SDK开发包，系统编程简单易用；
产品介绍：
UIM241-42步进伺服是款小体积的步进伺服一体机产品，按照电机+编码器+驱动控制器一体式设计，相对于同类步进伺服，UIM242-42显然具备体积上的优势。
UIM241-42步进伺服采用标准RS232通讯协议，内置500线增量式编码器，可匹配PC、PLC、单片机、ARM等上位机形成一对一控制系统方案，简化上位机硬件结构，无须再增加上位机脉冲模块。
与传统脉冲型步进伺服相比，UIM24-42内置高性能 DSP 嵌入式微处理系统，自身整合了通讯、控制、驱动三大功能，不仅体积精小，而且降低了上位机运动控制软硬件成本。所有控制指令均基于标准RS232通讯格式，特别是针对windows系统的指令已进行封装，因此，采用UIM241-42步进伺服形成的RS232通讯控制方案，具备开发简单、可靠性高、维护方便、总体成本低的优点。
UIM241-42步进伺服的控制系统包括通讯、基本运动控制、高级运动控制（线性/非线性加减速）、IO信号输入控制以及事件变化通知模块。目前，采用UIM241-42步进伺服控制系统方案的设备已在视觉检测模块、手机检测、电子组装、手机检测等多个领域应用。
产品型号与选型表：
|
产品型号 |
工作电压 |
电机电流 |
编码器线数 |
电机保持转矩 |
|
UIM241L02P-IE/42-40 |
12-35 VDC |
1.7A |
500线 |
0.25Nm |
|
UIM241L02P-IE/42-47 |
12-35 VDC |
1.7A |
500线 |
0.4Nm |
|
UIM241L02P-IE/LA * |
12-35 VDC |
1.5A |
500线 |
直线丝杆电机 |
* 此为特殊规型号，有关直线丝杆电机规格参数，请与我公司联系。
特点详解：
1、RS232总线通讯控制
● 标准RS232协议，PC、PLC、单片机、ARM等上位机；
● 三线串口通讯，最高波特率57600；
2、智能化设计
● 内置500线增量式编码器，一体式设计；
● 内置64 位高性能DSP嵌入式微处理器，可实现单轴独立脱机运行；
● 线性/非线性加减速功能；
● 3路I/O信号输入，1路可配置模拟量；
● 8类事件/状态变化通知；
● 6种IO事件触发5种预设实施控制动作；
3、一体化结构设计
● 驱动器+编码器部分尺寸仅为42mm x 42mm x 34mm；
● 精密铸造铝合金机壳，坚固耐用强度高，有利于驱动器散热；
● 全部采用耐高温元器件，驱动器最高耐温可达80摄氏度；

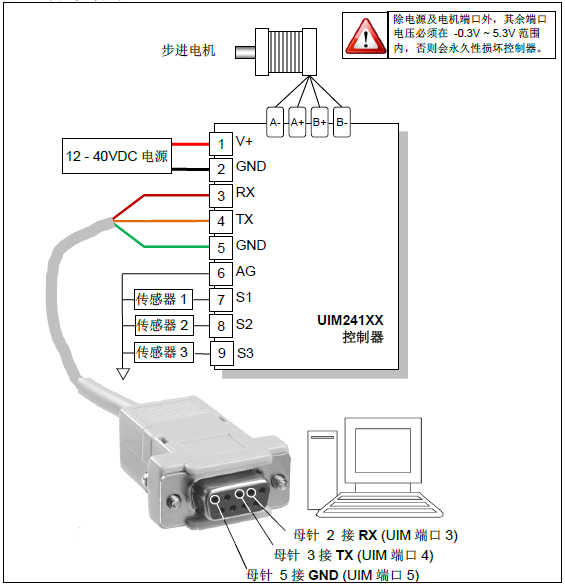

应用框图：
工作电气性能与环境要求（环境温度25℃时）
|
冷却方式 |
自然冷却 |
|
|
使用环境 |
场合 |
尽量避免粉尘、油雾及腐蚀性气体 |
|
温度 |
-40 ℃ ～+ 85 ℃ |
|
|
湿度 |
<80%RH，无凝露，无结霜 |
|
|
震动 |
3G Max |
|
|
驱动方式 |
恒相流PWM 控制 |
|
|
励磁方式 |
整步，半步，4 细分，8细分，16 细分 |
|
|
绝缘电阻 |
在常温常压下>100MΩ |
|
|
绝缘强度 |
在常温常压下0.5KV，1分钟 |
|

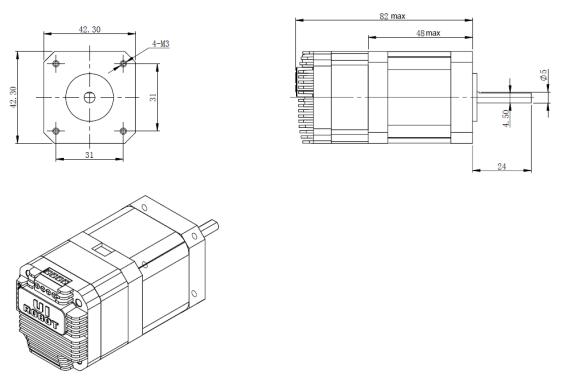

产品外形图：
