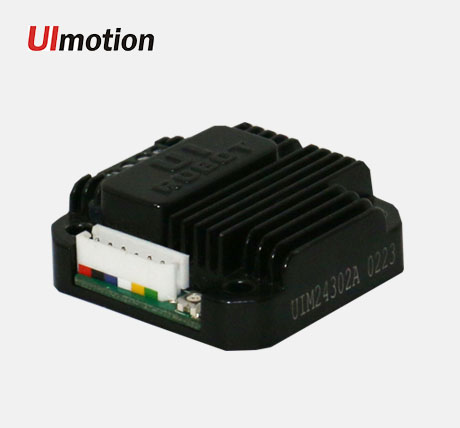

脉冲驱动器一体机 UIM240

步进驱动器

国内最小巧的脉冲步进步进驱动器！

核心特点：

● 小体积设计，外形为42.3x42.3x16.5mm

● 可与42、57、86电机装配为一体机；

● 输出电流规格为2A、4A、8A；

● 双向光电信号隔离，共阳极或共阴极输入；

● 最大16细分；

产品介绍：

UIM240是国内最小体积的脉冲型步进电机驱动器，其外形仅为42.3x42.3x16.5mm，可与42、57、86电机装配为一体机，有助于减小设备体积，相对于同类产品，UIM240系列产品具有明显的结构优势。

UIM240有较好的中高速输出能力，提供0-2A、1.5-4A、3.5-8A三种规格可供选择。其具备的高速电流补偿功能，可以补偿电机高速转动时反电动势造成的影响。目前UIM240系列一体机在医疗、电子组装、实验室仪器、测试设备领域有广泛应用。

产品型号与选型表：

注：侧装以及57/86电机后装，需选配对应安装法兰

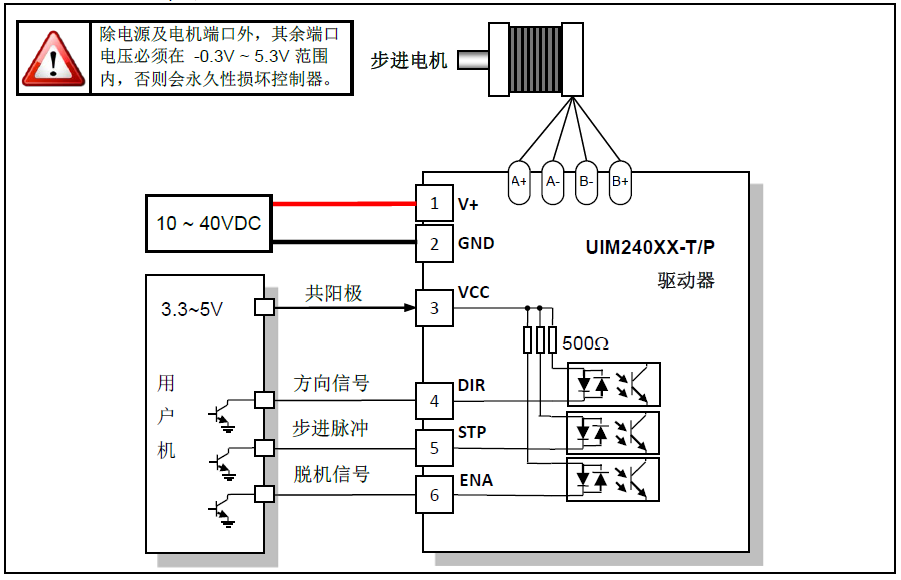

典型接线图

步进驱动器

工作电气性能与环境要求（环境温度25℃时）

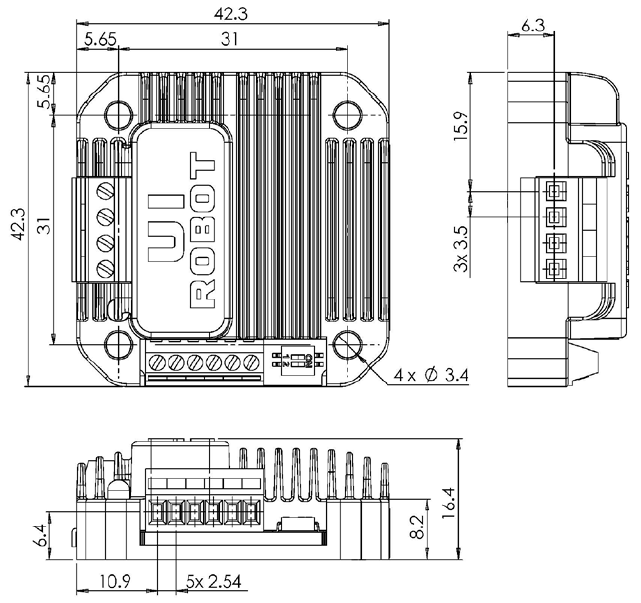

产品外形图：

步进驱动器
