EA57直流伺服一体机

直流伺服一体机

产品介绍：

EA57是一款运用伺服控制技术开发的精小型一体化直流伺服产品，本产品采用最新DSP数字处理芯片和先进变频控制算法，为设备制造厂商提供了一种高性价比低压伺服驱动解决方案。

EA57直流伺服驱动器结构紧凑，体积小巧，可以与30-400W直流无刷电机、编码器集成为一体，缩短驱动器-编码器-电机间的通讯连线，有效降低线间电磁干扰；其采用更优振动技术和低发热技术，有效的解决了驱动器、电机发热等问题；驱动器的自闭环控制有效保证电机从1-3000RPM输出平稳、定位准确。

EA57特别适合小体积、高转速的各种中小型自动化设备和仪器，例如：电子加工设备、电子组装设备、激光设备、自动抓取设备、专用数控机床、包装设备和机器人等。在用户期望高平稳、低噪声、高速度的设备中应用效果尤佳。

核心特点：

● 直流电机+编码器+驱动器一体式设计；

● 宽电压输入15VDC～50VDC，推荐工作电压36V；

● 过载能力强，连续输出电流10A max，最大峰值电流22A(3倍的过载能力)

● 可接收差分、单端式脉冲/方向指令，具有位置/速度/力矩三种控制模式；

● 采用FOC磁场定位控制技术和空间矢量脉宽调制（SVPWM）闭环控制技术；

● 一体式结构，可匹配90W，130W、180W、300W、400W直流伺服电机；

● 具有过压、欠压、过流和超差等保护功能

● 脉冲，方向和使能信号输入接口电平为4.5-28V兼容；

● 具有串口RS232调试功能，需使用本公司专用的串口调试线缆；

● 运转速度平稳，超调小，跟踪误差小，电机和驱动器低发热；

注：默认电机工作电压36VDC；

电气参数：

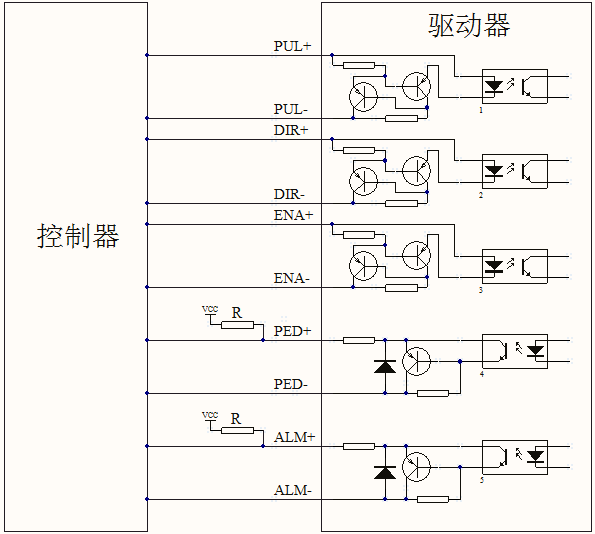

上位机控制信号端口:

工作电源端口:

拨码开关设定：

EA57直流伺服采用6位拨码开关设定细分精度（电子齿轮比）、电机旋转初始方向，自测和功能模式选择。详细描述如下：

细分设置（电子齿轮比）				方向和功能模式设定
SW1	SW2	SW3	SW4	SW5	SW6
